Разгон Intel i5-750/i5-760.

[TestLab]

Запуск платформы Intel LGA 1156 оказался очень успешным, публикации в онлайновых изданиях и мнения пользователей оказались весьма позитивными. Наши первые статьи насчёт Core i5 охватывали технологии процессоров и платформ, а также производительность в играх. Теперь настало время изучить возможности разгона новых процессоров. Насколько хорошо можно разогнать последнюю платформу Intel? Каково будет влияние технологии Turbo Boost? Как насчёт энергопотребления на увеличенных тактовых частотах? На все эти вопросы мы постараемся ответить в статье, посвящённой разгону Intel Core i5-750 в паре с воздушным кулером.



Разгон Intel Core i5-750 с воздушным кулером

[Neytiri]

Сообщение от isshin

Minols, сегодня целый день убил впустую;
завтра буду изучать, спасибо;
очень похоже всё (ну ещё бы серия та же);
термопаста Алсил-3 (шприц небольшой);
наносил её точками маленькими;
[/off]

Термопаста так себе но для такого разгона подойдет, только наносить желательно не так, на моё мнение лучше всего размазать тонким слоем по поверхности, и не так чтобы был слой а так чтобы термопаста заполняла микротрешены.

[isshin]

цели всё теже:
3,5-3,7GHz, по возможности без поднятия напряжения;
разгон памяти не преследую, думаю что 1333MHz или 1336MHz при 3,5-3,7GHz как раз и будет;

решил, всё же, сегодня подготовиться теоретически;
по сути, я уяснил весь процесс;
однако остались вопросы относительно самого биоса;
к примеру, какие значения задать для конкретных опций;
выложу ту часть биоса, с которой мне нужно будет работать;

Ai Tweaker:

[Ai tweaker]
configure system performance settings
target cpu frequency - 2793mhz
target dram frequency - 1333mhz
you can oc based on option "oc from cpu level up"

ai overclock tuner - manual [выставил manual]
oc from cpu level up - auto [это нам не нужно, оставил auto]
cpu ratio setting - auto [мне понадобится выставить 21, т. к. 21х167=3507]
intel (r) speedstep (tm) technology - enabled / disabled [что выбрать?]
xtreme phase full power mode - auto / enabled / disabled [что выбрать?]
BCLK frequency - 133 [выставить 167]
PCIE frequency - 100 [сколько выставить?]
dram frequency - auto / 1333, если BCLK=133 / 1336, если BCLK=167 / или 16хх, если BCLK=167 [сколько выставить?]
qpi frequency - auto / 4270 / 4800 [сколько выставить?]
asus / 3rd party ui priority - asus / 3rd party [не знаю, нужно или нет, оставил asus]

oc tuner - good / better / turbo [тоже не нужно нам]
start auto tuning [также не трогаем]

dram timing control
9
9
9
24
дальше всё auto

cpu differential amplitude - auto / 700mV / 800mV / 900mV / 1000mV [сколько выставить?]
cpu clock skew - auto / normal / 100ps / 200ps / ... / 1500ps [сколько выставить?]

- please key in numbers directly! -

cpu voltage mode - offset / manual [выбрал manual]
-> fixed voltage - auto [выставить 1,25V?]
-> current cpu core voltage - 1,128V ~ 1,136V

IMC voltage - auto [выставить 1,2V?]
-> current IMC voltage - 1,096V ~ 1,100V ~ 1,103V ~ 1,112V

DRAM voltage - auto [выставить 1,65V?]
-> current DRAM voltage - 1,537V ~ 1,540V

cpu PLL voltage - auto [сколько выставить?]
-> current cpu PLL voltage - 1,803V ~ 1,806V ~ 1,809V ~ 1,812V ~ 1,815V ~ 1,818V ~ 1,821V

PCH voltage - auto [сколько выставить?]
-> current PCH voltage - 1,053V ~ 1,056V

DRAM data REF voltage on CHA - auto [не трогаем]
DRAM data REF voltage on CHB - auto [не трогаем]

load-line calibration - auto / enabled [думаю auto можно оставить]

cpu spread spectrum - auto / enabled / disabled [?]
PCIE spread spectrum - auto / enabled / disabled [?]

Advanced:

[Advanced]
cpu configuration

cpu ratio setting - auto [выставить 21]
C1E support - enabled / disabled [?]
hardware prefetcher - enabled / disabled [?]
adjacent cache line prefetch - enabled / disabled [?]
max cpuid value limit - enabled / disabled [?]
intel virtualization technology - enabled / disabled [при разгоне i7-920 с lamb'ом мы отрубали её]
cpu TM function - enabled / disabled [?]
execute-disable bit capability - enabled / disabled [?]
active processor cores - all
A20M - enabled / disabled [?]
intel (r) speedstep (tm) technology - enabled / disabled [?]
C-STATE - enabled / disabled [думаю enabled]

температура при прогоне linx:

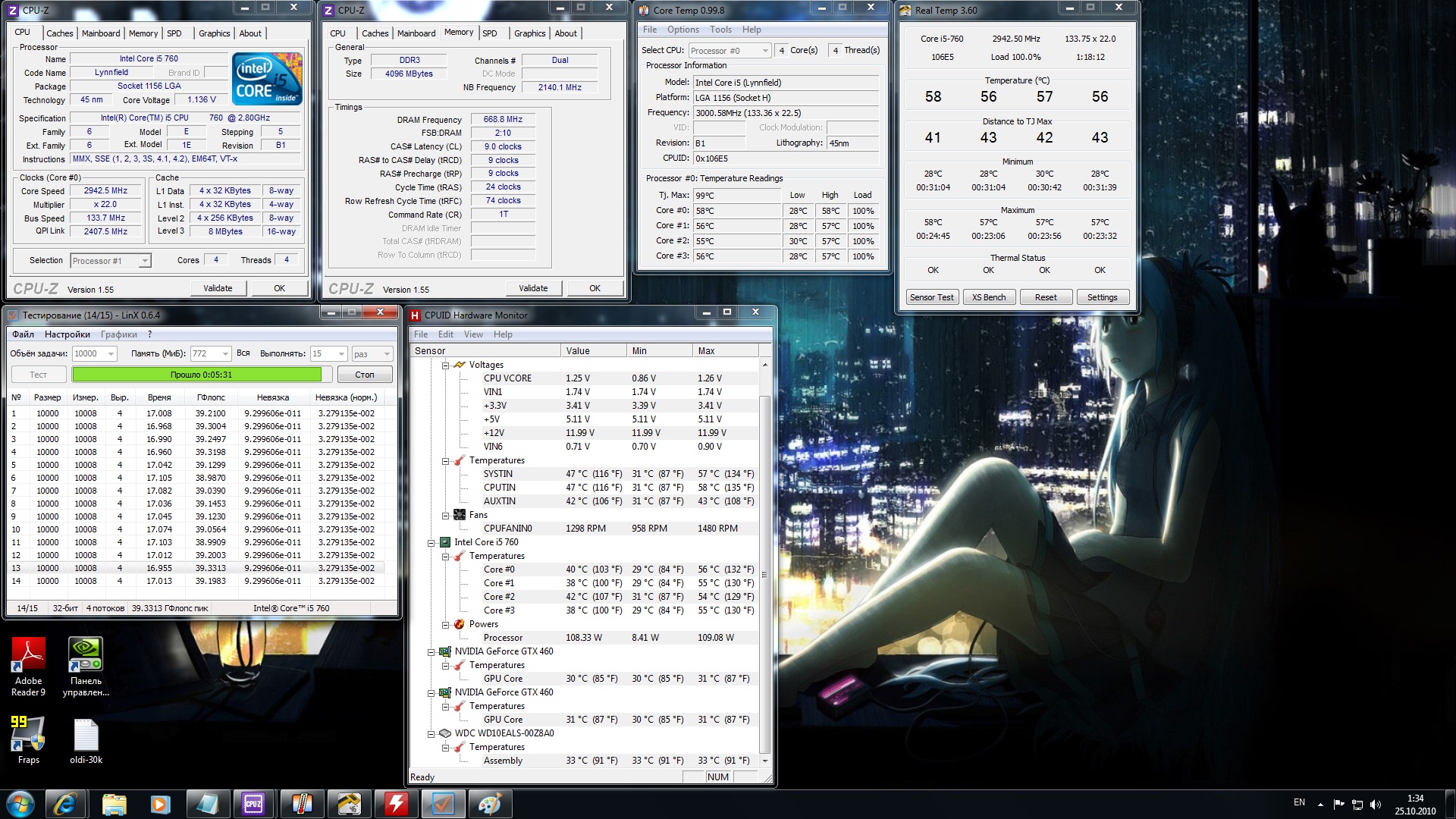

14 прогон linx 1920x1080:

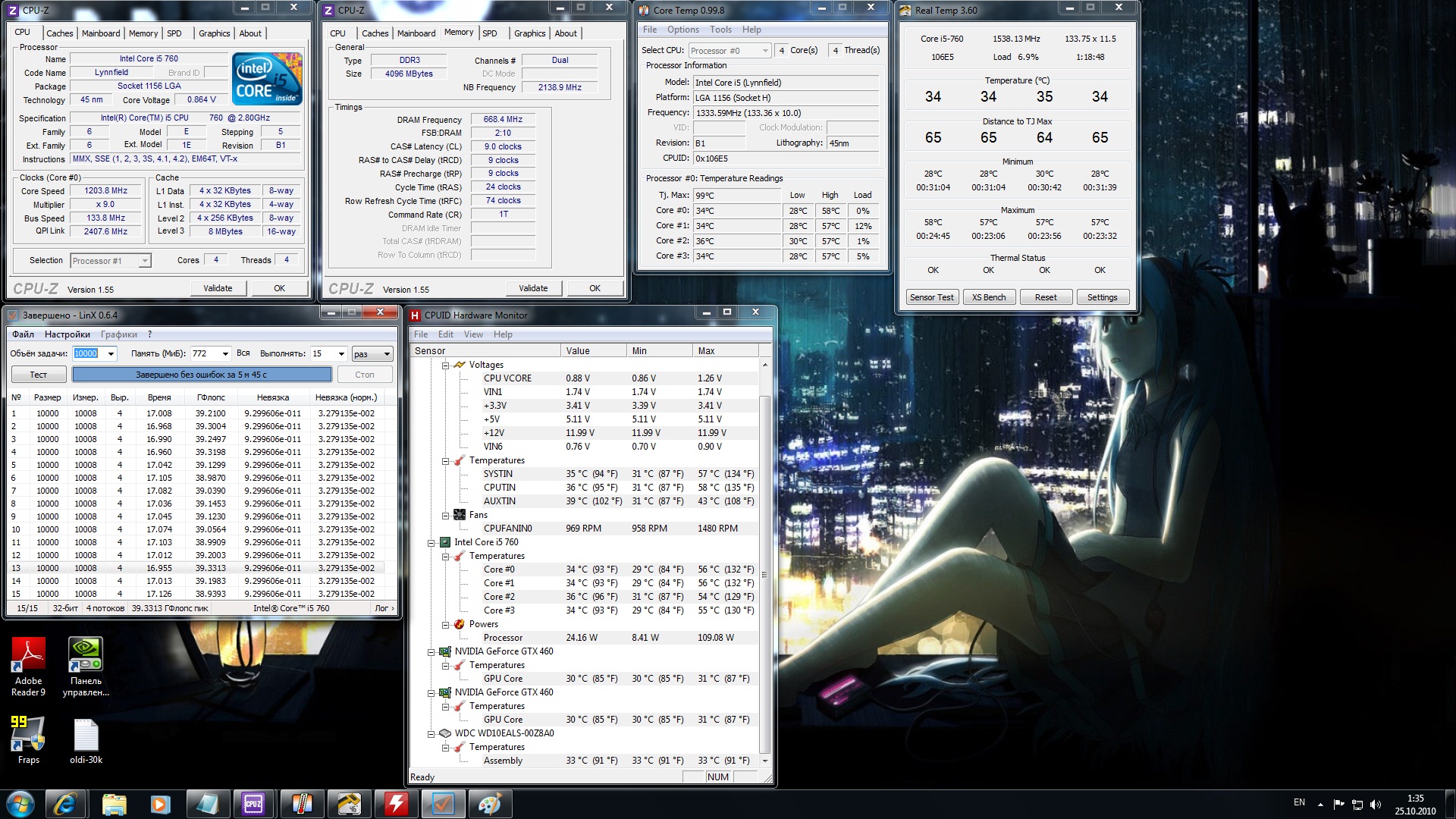

после 15 прогонов linx 1920x1080:

термопаста Алсил-3, наносил маленькими точками, к сожалению не сфотографировал как это выглядело;

надо было сразу так же расписать, чтобы более наглядно представлять себе "что и где выставить";
Оффтоп

может Lamb придёт;
а может кто-то до него откликнется;

[Lamb]

Сообщение от isshin

intel (r) speedstep (tm) technology - enabled / disabled [что выбрать?]

Сообщение от isshin

xtreme phase full power mode - auto / enabled / disabled [что выбрать?]

Сообщение от isshin

PCIE frequency - 100 [сколько выставить?]

Сообщение от isshin

dram frequency - auto / 1333, если BCLK=133 / 1336, если BCLK=167 / или 16хх, если BCLK=167 [сколько выставить?]

согласно 8 множителю памяти при bclk 167 память должна работать на 167*8 т.е. 1336, выбирай 1333 или около того +-10 мгц.

Сообщение от isshin

qpi frequency - auto / 4270 / 4800 [сколько выставить?]

согласно 36-му множителю, 167*36 (а мониторится как 167*36/2)

Сообщение от isshin

asus / 3rd party ui priority - asus / 3rd party [не знаю, нужно или нет, оставил asus]

Сообщение от isshin

oc tuner - good / better / turbo

Сообщение от isshin

dram timing control
9
9
9
24
дальше всё auto

Сообщение от isshin

cpu differential amplitude - auto / 700mV / 800mV / 900mV / 1000mV [сколько выставить?]

Сообщение от isshin

cpu clock skew - auto / normal / 100ps / 200ps / ... / 1500ps [сколько выставить?]

Сообщение от isshin

cpu voltage mode - offset / manual [выбрал manual]

Сообщение от isshin

-> fixed voltage - auto [выставить 1,25V?]

подбирай сам, для 3500 как правило хватает дефолтного напряжения, если не хватает то увеличивай.

Сообщение от isshin

IMC voltage - auto [выставить 1,2V?]

Сообщение от isshin

DRAM voltage - auto [выставить 1,65V?]

так как тайминги большие и частота маленькая то хватит 1.5 пока.

Сообщение от isshin

cpu PLL voltage - auto [сколько выставить?]

1.84

Сообщение от isshin

PCH voltage - auto [сколько выставить?]

Сообщение от isshin

load-line calibration - auto / enabled

Сообщение от isshin

cpu spread spectrum - auto / enabled / disabled [?]
PCIE spread spectrum - auto / enabled / disabled [?]

Сообщение от isshin

cpu ratio setting - auto [выставить 21]
C1E support - enabled / disabled [?]
hardware prefetcher - enabled disabled [?]
adjacent cache line prefetch - enabled/ disabled [?]
max cpuid value limit - enabled / disabled [?]
intel virtualization technology - enabled / disabled [при разгоне i7-920 с lamb'ом мы отрубали её]
cpu TM function - enabled / disabled [?]защита от перегрева, думакй сам, она у меня всегда выкл
execute-disable bit capability - enabled / disabled [?]
active processor cores - all
A20M - enabled / disabled [?]
intel (r) speedstep (tm) technology - enabled / disabled [?]
C-STATE - enabled / disabled [думаю enabled]

Сам по скринам видишь что напряжение у тебя при дефолте 1.136, соответственно на глахок выставь 1.15, думаю должно хватить для 3500 хоть и мало. PS темпы хорошие.
PPS Оффтоп

зачем сменил платформу?

PPPS гони линкс на 50 прогонов. Если тест пройдет то оставляй. Если захочешь бОльшую частоту то поднимай BCLK и подкручивай напряжение на процессоре+IMC voltage+напряжение на памяти (чуток), прогоняй линкс и т.д.
PPPPS удачи в тестах!

[isshin]

цели и конфигурация системного блока:

хотел повысить частоту процессора до 3,5-3,7GHz;

система:
Intel Core i5-760
Cooler Master Hyper 212+
Asus P7P55D Pro
2x2GB Kingston KVR1333D3N9/2G
1TB Western Digital Caviar Blue WD10EALS
1,2GB Gigabyte GV-N470SO-13I
DVD-RW Asus DRW-24B1ST
Antec TruePower TP-750
Cooler Master CM 690 II Advanced RC-692-KKN2

мои настройки биос, ASUS P7P55D Pro:

настройки биос, которые я использовал:

раздел [Ai Tweaker]:

раздел [Ai Tweaker]
[Ai tweaker]
ai overclock tuner - manual
oc from cpu level up - auto
cpu ratio setting - 21.0
intel (r) speedstep (tm) technology - disabled
xtreme phase full power mode - enabled
BCLK frequency - 167
PCIE frequency - 100
dram frequency - 1336
qpi frequency - 6012
asus / 3rd party ui priority - asus

oc tuner - turbo
start auto tuning

dram timing control
9
9
9
24
дальше всё auto

cpu differential amplitude - auto
cpu clock skew - auto

cpu voltage mode - manual
-> fixed voltage - 1,14375V

IMC voltage - 1,2V

DRAM voltage - 1,5325V

cpu PLL voltage - 1,8V

PCH voltage - auto

DRAM data REF voltage on CHA - auto
DRAM data REF voltage on CHB - auto

load-line calibration - enabled [когда у меня был i7-920 я заморочился и сравнил результаты тестов при значениях auto и enabled (мать была ga-x58a-ud3r, enabled жёстче держит напряжение, auto больше просаживает, я теперь это вспомнил благодаря lamb'у]

cpu spread spectrum - auto
PCIE spread spectrum - auto

раздел [Advanced]:

раздел [Advanced]
[Advanced]
cpu ratio setting - 21.0
C1E support - disabled
hardware prefetcher - disabled
adjacent cache line prefetch - disabled
max cpuid value limit - disabled
intel virtualization technology - disabled
cpu TM function - disabled
execute-disable bit capability - disabled
active processor cores - all
A20M - disabled
intel (r) speedstep (tm) technology - disabled
C-STATE - disabled

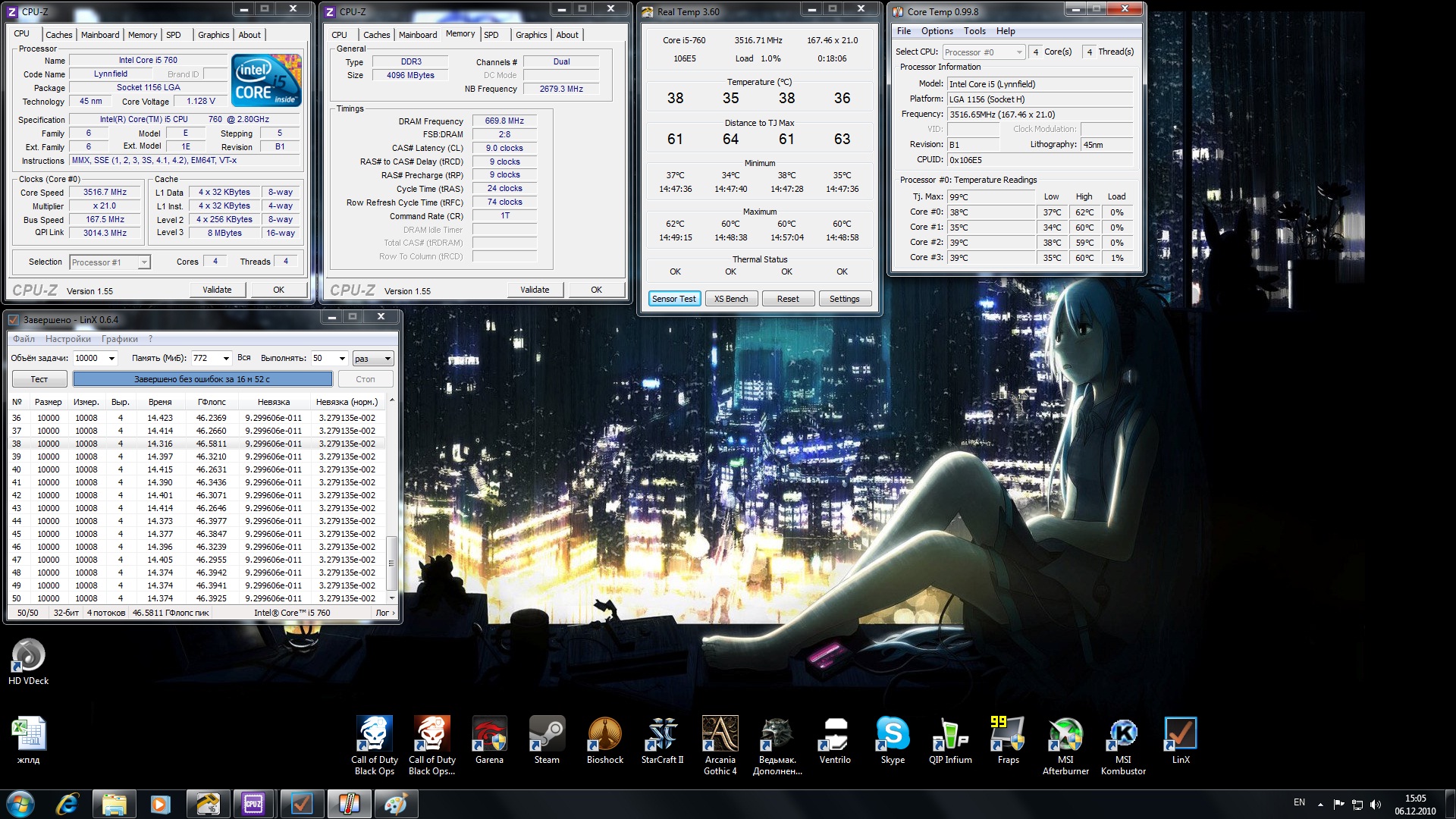

3516 MHz, 21x167, linx test 50 прогонов пройден, cpu fixed voltage = 1,14375, 1920x1080:

3516 MHz, 21x167, linx test 50 прогонов пройден, cpu fixed voltage = 1,14375, 1920x1080:

[r1sh]

день добрый!

стоит core i5\750, ga-p55a-ud3r, 2x2gb kingston kvr 1333mhz, ATI 5850. Проц сейчас работает на ~3.4Ghz, память на 1600Mhz с таймингами 8-8-8-23-74-1Т. Когда ставлю шину больше 160 и множитель SPB 6.0 не стартует...

В биосе выставил:

CPU CPlock ration 21x
QPI Clock x32
BCLK 160
SPD 10.0

CPU Clock Drive 800
PCI Express Clock Drive 900
CPU Clock skrew 150

Turbo boost enabled
c1e disabled
c3\c6 disabled
Termal monitor enabled
EIST Disabled
PROCHOT enabled

Напряжение:
cpu vtt 1.36V
QPI vtt 1.39V
PCH Core 1.2V
CPU PLL 1.9V
DRAM vtt 1.80V

В чем я ошибся?

[Lamb]

Сообщение от r1sh

QPI Clock x32

на 36 поставь.

Сообщение от r1sh

CPU PLL 1.9V

это много 1.84 хватит.

Сообщение от r1sh

DRAM vtt 1.80V

это очень много, для 1600 и 1.65-1.7 хватит имхо.

Сообщение от r1sh

PCH Core 1.2V

авто поставь.

Сообщение от r1sh

Когда ставлю шину больше 160 и множитель SPB 6.0 не стартует...

множители памяти меньше 8-го не стабильны при bclk больше 150, ставь 8-ой множитель памяти (он самый стабильный).

[r1sh]

8й множитель это будет 1800Мгц, память не держит такую частоту...
а на сколько напряжение тогда поднять надо будет?

[Lamb]

Сообщение от r1sh

8й множитель это будет 1800Мгц, память не держит такую частоту...

здрасти , 160*8=1280 мгц.

Сообщение от r1sh

а на сколько напряжение тогда поднять надо будет?

для такой частоты и 1.5 хватит на памяти.

[r1sh]

а Load Line Calibration ставить dis или en?

и по поводу CPU Clock Drive, PCI Express Clock Drive и CPU Clock skrew такие значения оставить?

я имею ввиду если шину поставить 190-200 , множитель 8, у меня система не стартует...в чем может быть ошибка? может быть в напряжении?

[Lamb]

Сообщение от r1sh

а Load Line Calibration ставить dis или en?

[r1sh]

а по поводу остального?

[npv]

Здравствуйте.
Наверно уже в тысячный раз вы читаете один и тот же вопрос, но подскажите какие настройки нужно ставить при разгоне i5.
Я знаю, что нужно увеличивать частоту шины и напряжение, и на этом мои знания разгона заканчиваются, поэтому желательно поподробней.

Итак процессор core i5-760
Материнка gigabyte p55a-ud4

[Crystal]

Сообщение от npv

Итак процессор core i5-760
Материнка gigabyte p55a-ud4

Смотря какой разгон ты хочешь.

[Antoshka]

и смотря какой проц, у меня был правда 750 но всё равно вообщем при любой напруге выше 3,6 не брал!!!

[Crystal]

Сообщение от Antoshka

и смотря какой проц иу меня был правда 750 но всё равно вообщем при любой напруге выше 3,6 не брал!!!

4 спокойно 760 берёт,выше уже пляска с бубнами,да и температуры высокие становятся.Греются 750/760 неслабо,причём набирают очень быстро,немудрено с переездом контроллеров в проц.
