Steam Machines своими руками

[zedalert]

Не дожидаясь выхода многообразных стим машин по заоблачным ценам и еще большего увеличения цен на само железо, решил собрать маленький игровой компьютер своими руками. Началось все с выбора железа, ну тут все понятно: mini-ITX материнская плата, не очень длинная и не маломощная видеокарта, 2-4 ядерный процессор, средний объем оперативной памяти - 8 ГБ, и, желательно, гибридный диск на 500-1000 ГБ. Основной проблемой остается связка корпус-блок питания: ввиду скромных габаритов первого, иногда в нем применяют не очень распространенные блоки питания формата SFX. Что можно выбрать среди корпусов:

Jonsbo V3 - самый компактный корпус с БП стандартного размера, что я нашел. За пределами поднебесной продается под марками Rosewill, Cooltek, Bravotek.
Ограничения: видео 180мм, процессор 80мм, 1х 3.5, 1х 2.5.

Jonsbo V6 - по габаритам чуть больше, но в нем можно разместить до 4-х обычных дисков (видимо за счет однослотовой видеокарты и/или использования маленького SFX блока питания через рамку-переходник).
Ограничения: видео 200мм, процессор 65мм, 4х 3.5 или 3х 2.5.

SilverStone SG05/SG06 - изначально корпус рассчитан на SFX блоки питания, но внутренняя вместимость позволяет "расширить границы" до стандартного ATX.
Ограничения: видео 250мм, процессор 62-82мм (ATX-SFX), 1х 3.5, 2х 2.5, тонкий привод.

Какие еще корпуса можно посмотреть (у них габариты заметно больше, но и ограничения не такие жесткие):
Antec ISK600
BitFenix Phenom Mini-ITX
Fractal Design Node 304
Lian Li PC-Q33 (скоро появится в продаже)
SilverStone SG08

На чем я лично остановился:
MSI H87I
Core i5-4440
Scythe Big Shuriken 2b
ASUS GTX760 DC2OC
Corsair XMS3 8GB
SanDisk Ultra Plus 64GB
Hitachi 1TB 5400rpm
Cooler Master Thunder M 520W

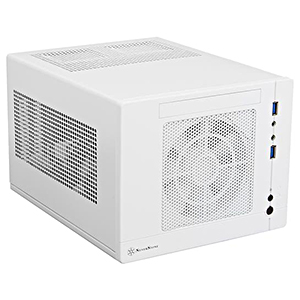

SilverStone SG05W Lite

(тема будет дополняться по мере сборки)

[zedalert]

Начнем со сборки компонентов на МП. Ввиду малого формфактора, каждый производитель пихает процессорный сокет к разным краям, на плате от MSI он впритык к слоту для видеокарты. В результате чего любой кулер, чуть больше боксового, накрывает его. К счастью, на креплениях тайфуна дырок просверлено больше, чем нужно, а теплопроводная пластина сильно больше процессора, поэтому крепление можно сместить в сторону почти на сантиметр. Разве что для второго винтика дырки на новом месте не оказывается. На помощь пришли остатки от креплений для сокетов амд от кулер мастера - сделаны из очень тугой стали и надежно скрепили недоступные винтикам места.

процессорный кулер

С процессором вроде все ок, теперь можно поставить и видеокарту.

мп в сборе

В таком пассивном варианте в простое процессор прогрелся до 75 градусов... Если водрузить на него блок питания для отвода тепла (как все и будет установлено в корпусе), то температура падает до 50, если еще добавить тонкий родной вентилятор, установленный вверх ногами, то падает еще немного, до 45. Надеюсь в корпусе со свежим притоком от фронтальной 120-ки будет еще лучше.

бп сверху

Но при установке такого смещенного радиатора на процессор, тепловые трубки практически упирается в 4-х пиновый разъем для вентилятора, поэтому разъем подключения на кабеле пришлось немного срезать уголком.

[zedalert]

Теперь нужно заняться подгонкой корпуса под бп. Сам блок питания "немного" не влезает по глубине, но, к счастью, корзину для жестких дисков/привода можно полностью убрать, а сами диски подвесить на рейку корпуса. Благо металл тонкий и гнется даже пальцами легко, а дырки сверлятся на ура тупым сверлом.

корпус

Выпиливаем окно по намеченному пути и просверливаем соответствующие стандарту АТХ дырки.

атх

Вроде корпус тоже готов, осталось только покрасить чем нибудь голую раму, у меня осталась черная матовая в аэрозоли, ей и покрашу.

[zedalert]

Наконец на выходных удалось покрасить корпус и собрать комп, но полного высыхания не дождался, так что местами краска от плотного контакта немного поцарапалась. Вида спереди нет, таких и так полно в интернете, а вот собственно вид сзади. И, как и ожидалось, температура процессора в корпусе упала примерно до 40 в простое со свежим притоком от фронтального кулера.

[zedalert]

Забавно, почти полностью склпировали мой конфиг.
http://fcenter.ru/product/goods/1901661

[grotesque]

zedalert, подай в суд за нарушение авторских прав

[zedalert]

Да я наоборот рад, что такие компы стали появляться, жаль только вальв подводит со сроками.

[haiker]

zedalert, разница в цене с твоей версией?
Оффтоп

ну и норм тема тырить идеи по форумам и вариться с этого )

[zedalert]

Точно не помню, вроде 32 тысячи получилось без ОС.

[Slant-shadow]

zedalert, Фотки супер-пупер. Особенно понравился кулер ЦП Хоть сейчас на обои ставь.
В версии Ф-центр вижу 770 карту... Интересно

[zedalert]

Slant-shadow, благодарю. Хм, по сравнению с 760-й там еще осталось наверно 5см, видимо некоторые из 770-ых вписываются в эти габариты. Но я не только на габариты, но и на бюджет равнялся. Вот только кулер теперь думаю на недовожу поменять, 120-ка как раз должна влезть, а то уж больно сильно gta iv жарит проц.

[Slant-shadow]

zedalert, кстати, оно работает на Steam OS?

[zedalert]

Slant-shadow, нет, слишком много любимых пк-only игр, да и ssd как кэш через дрова от интела вроде только под вин работает.

[Jasmin]

Откуда берется воздух для видяшки, если она вплотную к стенке?

[zedalert]

Jasmin,
