IBM представила процессоры Power9

[prudovik]

До сих пор компания IBM практически ничего не рассказывала о процессорах поколения Power9, которые начнут поставляться к середине следующего года. Детальная информация о новинках появилась лишь на днях в ходе доклада IBM на конференции Hot Chips 28. Процессоры Power9 будут выпускаться с использованием 14-нм техпроцесса и получат вдове больше ядер, чем модели предыдущего поколения. Тем самым в составе старших моделей CPU IBM Power9 будут насчитываться 8 млрд транзисторов.

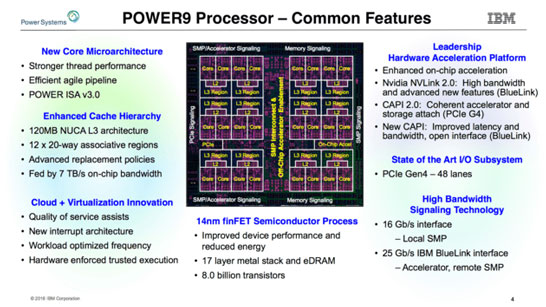

Основные блоки процессоров IBM Power9

Новинки IBM значительно отличаются от процессоров предыдущего поколения. Во-первых, впервые компания представила спектр решений, включая «бюджетные» и старшие модели процессоров. Во-вторых, внесены радикальные изменения в структуру разделяемой памяти L3 и L4. В-третьих, IBM отказалась от использования проприетарных модулей памяти в угоду массовым модулям DDR4 с буфером и без. В-четвёртых, компания встроила в процессор массу универсальных и проприетарных интерфейсов, включая PCIe 4.0, NVIDIA NVLink 2.0 и IBM BlueLink.

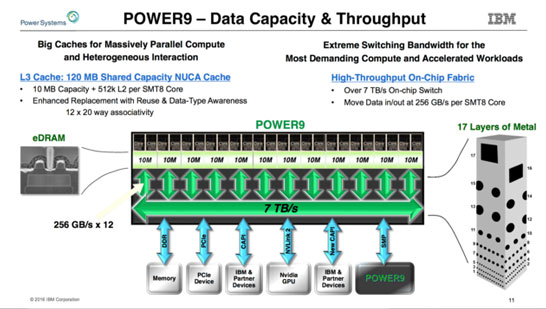

Работа с кэш-памятью и внутренняя шина Power9

Теперь вкратце по каждому озвученному выше пункту. В IBM разработали четыре версии процессоров поколения Power9. Две модели процессоров будут 12-ядерными с поддержкой 8-поточных вычислений на ядро и две модели будут 24-ядерными с поддержкой 4-потоков на ядро. Процессоры с 12 ядрами нацелены на платформы для виртуальных машин, а 24-ядерные процессоры — на выполнение общих вычислений. Для каждого набора ядер возможны два варианта моделей: процессоры для двухпроцессорных конфигураций с поддержкой не буферизированной памяти DDR4 (8 каналов) и процессоры для многопроцессорных конфигураций с поддержкой буферизированной памяти DDR4. Тем самым цена вхождения в системы Power9 для клиентов IBM заметно снизится.

Семейство моделей IBM Power9

В процессорах Power9 компания отказалась от eDRAM памяти в виде разделяемой кэш-памяти L4 (выполнялась на отдельном кристалле). Память L3 перестала быть разделяемой в прежнем смысле. Теперь весь массив L3 (120 МБ) разбит на кусочки по 10 МБ, каждый из которых напрямую разделяется между своей парой ядер. Доступ к оперативной памяти также изменён. Вместо проприетарных модулей DDR4 Centaur, которые работали через уникальный буфер в составе процессора Power8, в процессоры Power9 встроен обычный контроллер памяти DDR4, так что цена вопроса для клиентов IBM снизится ещё немного.

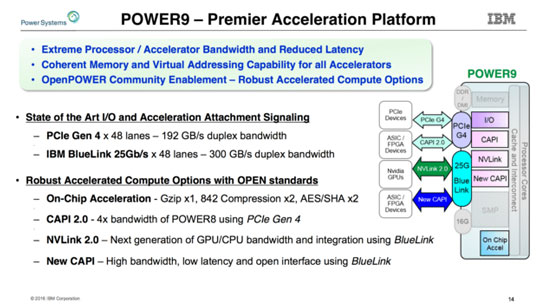

Основные интерфейсы, встроенные в процессоры IBM Power9

Что касается интерфейсов. Впервые в процессоры попал проприетарный интерфейс NVIDIA — NVLink 2.0 (25 ГБ/с на подпорт или 50 ГБ/с на один порт). Но напрямую с видеокартами компании интерфейс работать не будет. Своеобразной «прокладкой» между ними станет новый фирменный интерфейс IBM BlueLink с пропускной способностью 25 Гбит/с (скорее всего — на одну линию). Возможно, IBM BlueLink — это реализация универсального интерфейса CCIX, который разрабатывает одноимённый консорциум из компаний AMD, ARM, Huawei, Mellanox, Qualcomm и Xilinx. Это интерфейс для прямого подключения к процессорам IBM ускорителей и FPGA-матриц. Наконец, процессоры IBM Power9 получат 48 линий шины PCI Express 4.0 со скоростью обмена до 16 Гбит/с на линию.
